Junkosha 线缆

氟树脂机器用连接线

机器用连接线具备高密度配线所需的电气特性、机械特性等高可靠性、广泛应用于电子电气设备的内部配线。

特性

●具有广泛的持续使用温度范围。PTFE的情况为从-253℃到+260℃。(用于200℃以上时、导体电镀为镀镍(NA))
●具有耐燃性与低发烟性。
●耐焊性良好。
●不受绝大多数化学药品与溶剂的腐蚀。
●电气特性稳定、具有广泛的温度使用范围与频率范围。
●可进行细线轻薄化。
●摩擦系数低、易于配线。
●具有抗粘性、可轻松清除污渍。
●耐候性良好。
●特性的经年变化少、可长期使用。

应用

●应用于追求高可靠性的电子设备的内部配线与控制线。
●播报、通信、测量设备等高频设备用配线。
●需具备耐热性的恒温槽、聚光灯、热水器等各种高温设备的内部配线与引线。
●需小型轻薄化电子设备的配线。
●其他特长及用途示例:耐化学性/化学用设备、耐氟利昂性/冷冻机、耐候性/船舶用设备、无人观测设备、耐燃性/紧急用配线、及耐极低温性/液化气体用测量元件的导线与动力线。
PTFE Hookup WirePFA Hookup WireFEP Hookup WireETFE Hookup Wire
Part no.ATAAAFAE
Insulating materialPTFEPFAFEPETFE
Conductor materialNA
SA
NA
SA
SA
TA
TA
The maximum continuous operating temperatureNA:260℃
SA:200℃
NA:260℃
SA:200℃
SA:200℃
TA:150℃
TA:150℃
Color of wireBlack, brown, red, orange, yellow, green, blue, purple, gray, white

NA:Nickel-plated annealed copper wire, SA:Silver-plated annealed copper wire, TA:Tin-plated annealed copper wire

Product examples of electric wires for equipment wiring (single-core to 4-strand wires)

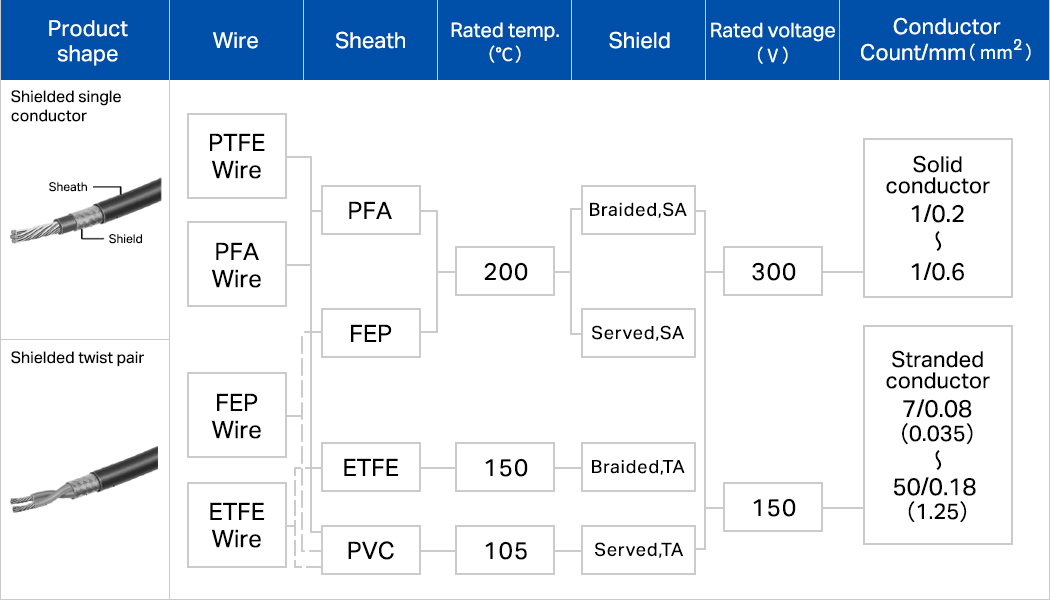

Product examples of electric wires for device wiring (single core with shield, double stranded wire with shield)
Note 1) NA: Nickel-plated annealed copper wire, SA: Silver-plated annealed copper wire, TA: Tin-plated annealed copper wire
Note 2) Rated voltage 600V, 1000V type single conductor configuration is from 1/0.20.
