Junkosha 高柔扁平电缆

机器人电缆

以氟树脂的优异机械特性及电气特性为基础开发而成的运动用电缆。
相比其他通用运动电缆,可进行细线化及轻量化,且具备长寿命与高可靠性。
除了动力、信号方面的电气信号传输外,我们还将通过液压及气动管等组合形式,提供最佳定制产品的解决方案。
此外,本产品还具备低释气性、耐油性、耐化学性等,在半导体制造设备与FA机器人等领域中,也可作为高品位产品使用。

特性

●凭借先进的技术(关键技术:导体及聚合物;成型技术:涂层及布线)使其具备了优异的弯曲寿命。
●可进行细线化及轻量化。
●将电气控制及气动控制的两条线合二为一,可实现小型化。
●可应对各种形状,包括扁平、圆形、卷形等。
●具有耐释气性、耐油性、耐化学性等,不受严苛使用环境影响。
●绝大多数产品均为个别规格,可迅速定制。

应用

●半导体制造设备及FA机器人等

Conductor Variations, A, B, C and D Types According to Requested Flex Life

Conductor Variations

A TypeB TypeC TypeD Type
TypeME1ME3ME2ME7
Center Conductor MaterialTATATTOTAT
Center Conductor Wire Diameter (mm)0.080.080.050.05
Insulator MaterialETFEETFEETFEETFE

TA: Tin annealed copper wire, TAT: Tin copper alloy wire, TO: Tin oxygen-free copper wire

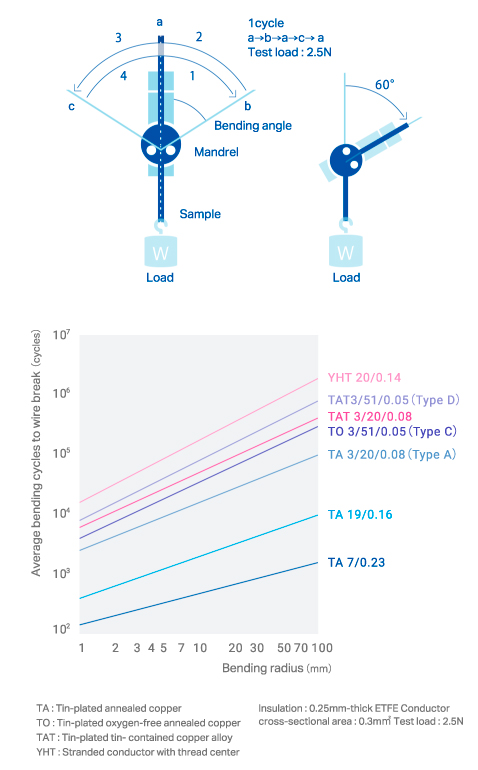

Bending Test Data of 0.3m㎡ ETFE Wires
