さまざまな産業分野において、液体が漏れることによって起こる重大な事故や環境汚染、貴重な燃料資源の損失を最小限にとどめるためには、早期に液漏れを発見することが重要です。潤工社は、耐候性・耐薬品性・耐水性に優れたフッ素ポリマーを、長年培ってきた高度加工技術によってセンサ化した漏液検知システムの製品化を行っています。
各種油・有機溶剤液漏れ検知システムは、データセンターや化学・半導体プラント、発電設備など多くの産業分野で採用されています。
各種油・有機溶剤液漏れ検知システムは、データセンターや化学・半導体プラント、発電設備など多くの産業分野で採用されています。
特長
●用途に応じた検知器・センサを適用することで極微量の液漏れから、広範囲に渡る液漏れまでを常時監視します。
●液漏れの恐れのある場所を重点的に見張るポイントタイプ液漏れ検知システムと、広い範囲をエリアで見張るラインタイプ液漏れ検知システムがあります。ラインタイプには液漏れが発生した位置を正確に特定する位置検知機能を有したシステムもあります。
●統合監視器を用いる事で最大320ヶ所を集中監視することが可能です。ポイント検知器とライン検知器を自在に組み合わせることが可能で、用途により最適なセンサを使い分けることが出来ます。
●液漏れの恐れのある場所を重点的に見張るポイントタイプ液漏れ検知システムと、広い範囲をエリアで見張るラインタイプ液漏れ検知システムがあります。ラインタイプには液漏れが発生した位置を正確に特定する位置検知機能を有したシステムもあります。
●統合監視器を用いる事で最大320ヶ所を集中監視することが可能です。ポイント検知器とライン検知器を自在に組み合わせることが可能で、用途により最適なセンサを使い分けることが出来ます。
用途
●データセンター
●非常用発電設備
●二重管・保温管
●燃料受け入れ配管
●燃料油タンク
●ポンプ周り・メカシール
●ボイラー設備
●発電設備
●変電設備
●排水処理設備
●非常用発電設備
●二重管・保温管
●燃料受け入れ配管
●燃料油タンク
●ポンプ周り・メカシール
●ボイラー設備
●発電設備
●変電設備
●排水処理設備

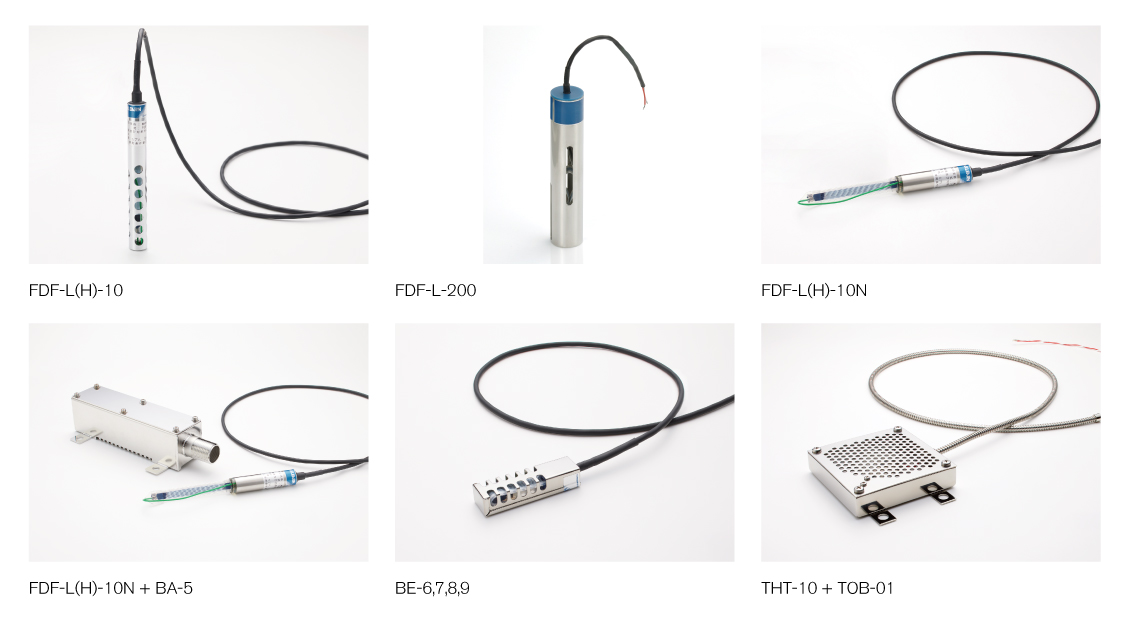

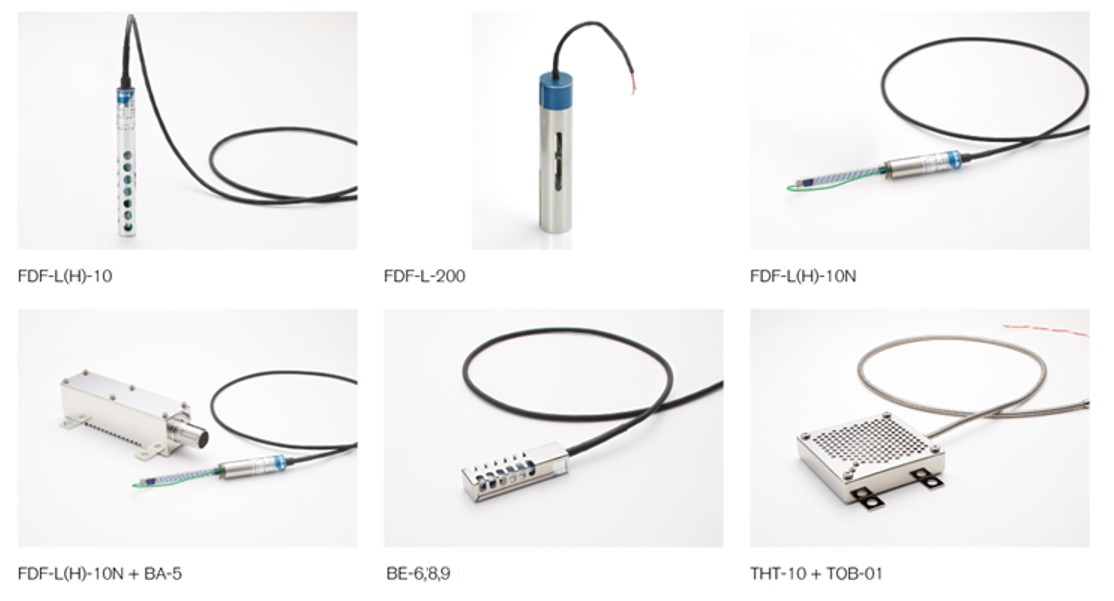

ポイントセンサ
●センサエレメントは対候性・耐薬品性に優れたフッ素ポリマー製で、堅牢な金属ケースに格納されており施工も容易です。
●水を弾き、油・有機溶剤のみを選択的に浸透させる特殊構造の為、屋外設置も可能です。
●水位の変動がある場所でも液漏れが検知出来ます。
●微小な漏れを短時間で検知することが可能です。
●安全保持器(MTL7765ac)と組合わせて使用することで本質安全防爆対応が可能です。
●水を弾き、油・有機溶剤のみを選択的に浸透させる特殊構造の為、屋外設置も可能です。
●水位の変動がある場所でも液漏れが検知出来ます。
●微小な漏れを短時間で検知することが可能です。
●安全保持器(MTL7765ac)と組合わせて使用することで本質安全防爆対応が可能です。
| 形式 | 保護ケース材質 | 寸法(mm) | 備考 |
| FDF-L-10 | BSクロムメッキ | φ15×120(L) | 防水タイプ。屋外使用可能。 |
| FDF-H-10 | 高感度タイプ。水のある場所での使用は不可。 | ||
| FDF-L-200 | SUS304 | φ32×200(L) | 防水タイプ。屋外使用可能。丸型サドル、Uボルトにて固定。 |
| FDF-L-10N + BA-5 | SUS304 | 150(W)×40(D)×43(H) | 防水タイプ。屋外使用可能。床置き固定金具BA-5と組合わせて使用。センサ部の交換が可能。防爆非対応品。 |
| FDF-H-10N + BA-5 | 高感度タイプ。水のある場所での使用は不可。床置き固定金具BA-5と組合わせて使用。センサ部の交換が可能。防爆非対応品。 | ||
| BE-6 | SUS304 | 60(W)×17(D)×12(H) | 超高感度タイプ。水のある場所での使用は不可。機器・装置組込使用のみ可能 |
| BE-7 | 防水タイプ。水のかかる機器・装置内での使用可能。 | ||
| BE-8 | 高感度タイプ。水のある場所での使用は不可。機器・装置組込使用のみ可能 | ||
| BE-9 | 防水タイプ。水のかかる機器・装置内での使用可能。 | ||
| THT-10 + TOB-01 | SUS304 | 100(W)×100(D)×23(H) | 高感度タイプ。水のある場所での使用は不可。 |
| THT-10S + TOB-01 | 超高感度タイプ。水のある場所での使用は不可。 |

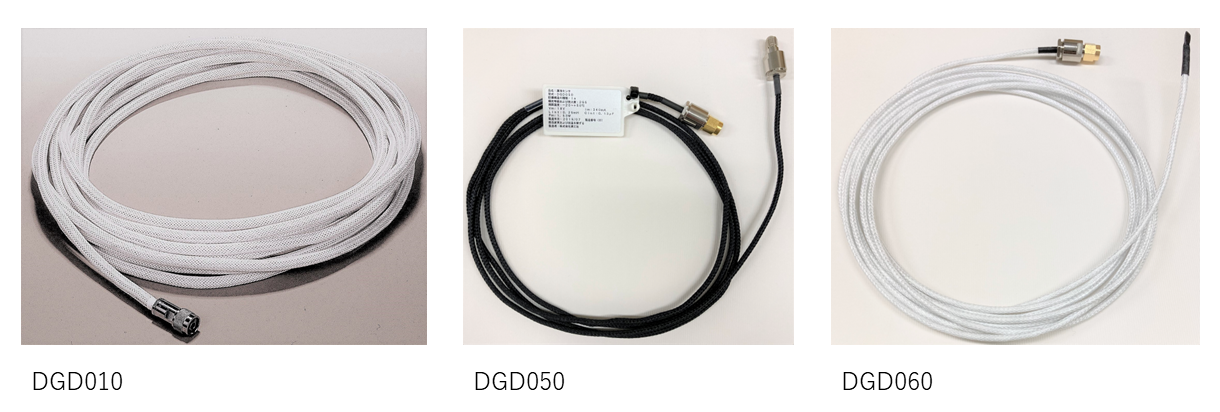

ラインセンサ
●耐候性・耐薬品性に優れたふっ素ポリマーをセンサ部に使用しています。
●細径の丸型形状のケーブルのため、容易に設置ができます。
●ライン検知タイプですので広い範囲をカバーできます。
●本質安全防爆に対応する終端コネクタ、表示ラベルの取り付けが可能です。
●検知器OLLシリーズまたはTDR装置を接続することによって漏洩位置検知用センサとして使用することも可能です。
●細径の丸型形状のケーブルのため、容易に設置ができます。
●ライン検知タイプですので広い範囲をカバーできます。
●本質安全防爆に対応する終端コネクタ、表示ラベルの取り付けが可能です。
●検知器OLLシリーズまたはTDR装置を接続することによって漏洩位置検知用センサとして使用することも可能です。
| 形式 | 外形(mm) | 特性インピーダンス(Ω) | 静電容量(pF/m) | 特長 |
| DGD010 | 13.7 | 50 | 81 | 防水タイプ。屋外使用可能。 |
| DGD030A | 11.5 | 50 | 75 | 高感度タイプ。水のある場所での使用は不可。 |
| DGD050 | 2.6 | 50 | 90 | 防水タイプ。屋外使用可能。 |
| DGD060 | 2.6 | 50 | 90 | 高感度タイプ。水のある場所での使用は不可。 |
検知可能薬液例
| 液種 | 薬液 |
| 燃料 | A重油 |
| C重油 | |
| ガソリン | |
| 軽油 | |
| 灯油 | |
| フッ素系冷媒/洗浄剤 | フロリナート |
| HFE | |
| ガルデン | |
| 有機溶剤 | メタノール |
| エタノール | |
| MEK | |
| エチレングリコール | |
| アセトン | |
| 酢酸エチル | |
| キシレン | |
| ベンゼン | |
| NMP | |
| IPA | |
| 水溶液* | 超純水/純水 |
| 水道水 | |
| 酸性水溶液 | |
| アルカリ性水溶液 |
*水溶液はOD-8、OLL-1Eでは検知出来ません。上記液体以外の検知対象液の評価試験も別途対応いたします。
