Junkosha 同軸ケーブル

FEP可動部用同軸ケーブル

特性インピーダンスなどの電気特性を制御した可動部用同軸ケーブルです。伝搬速度の高速化、高密度配線のための細線化、周波数特性の広域化などの新しい要求に適しています。

特長

●繰り返し軽度な曲げ負荷が加わる部分にも使用できる高周波同軸ケーブルです。

用途

●可動部の高周波伝送路
●可動部センサーのリード線
FEP可動部用高周波同軸ケーブル
記号DFS
中心導体SL
誘電体材質FEP
シールド構造編組シールドまたは横巻きシールド

SL:銀めっき高抗張力銅合金線

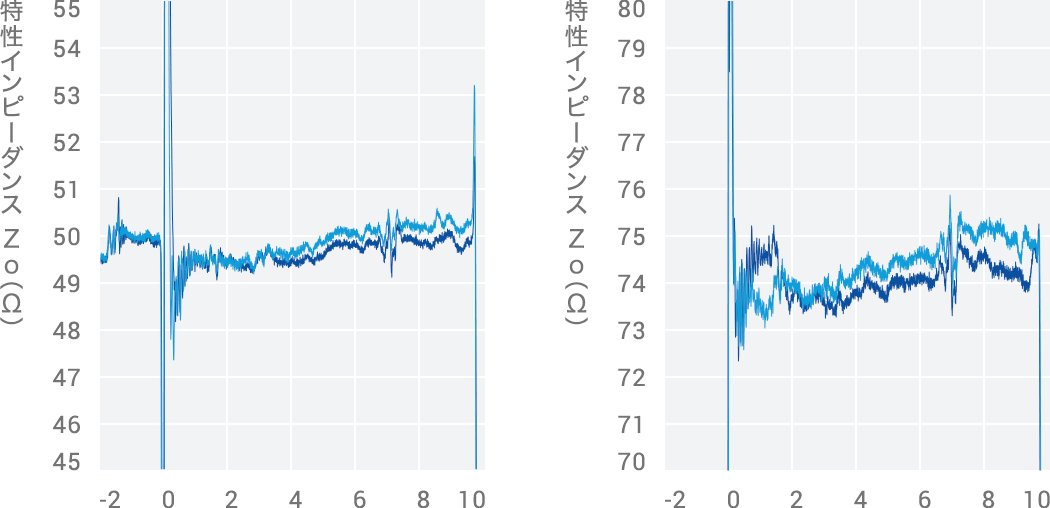

可動部用同軸ケーブル摺動試験

摺動試験
左:DFS410(50Ω同軸)
1000万回摺動試験後の特性インピーダンス変化
右:DFS455(75Ω同軸)
1000万回摺動試験後の特性インピーダンス変化
カタログ番号DFS400DFS405DFS410DFS415DFS430DFS450DFS455DFS440
最小曲げ半径[mm]4040404050505050

※1000万回摺動試験によって特性変化を確認した、推奨する最小曲げ半径です。
