機器配線用電線は、高密度配線に要求される電気特性、機械特性などの高い信頼性を備え、電子電気機器の内部配線用として広く使われています。
特長
●広い連続使用温度範囲を備えています。PTFEの場合は-253℃から+260℃です。(200℃以上でご使用の場合、導体めっきはニッケルメッキ(NA)です)
●耐燃性で低発煙性です。
●耐はんだ性が良好です。
●ほとんどの化学薬品や溶剤に侵されません。
●電気特性は、広い温度範囲、周波数範囲で安定しています。
●細線軽量化ができます。
●摩擦係数が低く、配線が容易です。
●非粘着性で、汚れを簡単に落とすことができます。
●耐侯性が良好です。
●特性の経年変化が少なく、長期使用が可能です。
用途
●高い信頼性が求められる電子機器の内部配線や制御線
●放送・通信・計測機器などの高周波機器用配線
●耐熱性が必要な恒温槽・投光器・温水器などの各種高温機器の内部配線や口出線
●小型軽量化を要求される電子機器の配線
●その他の特長・用途例としては、耐薬品性/化学用装置、
耐フレオン性/冷凍機、耐侯性/船舶用機器・無人観測機器、
耐燃性/非常用配線、耐極低温性/液化ガス用の測定素子リード線や動力線
機器配線用PTFE電線
機器配線用PFA電線
機器配線用FEP電線
機器配線用ETFE電線
カタログ記号
AT
AA
AF
AE
絶縁体材質
PTFE
PFA
FEP
ETFE
導体種類
NA
SA
NA
SA
SA
TA
TA
最高連続使用温度
NA:260℃
SA:200℃
NA:260℃
SA:200℃
SA:200℃
TA:150℃
TA:150℃
電線色
黒、茶、赤、橙、黄、緑、青、紫、灰、白
NA:ニッケルめっき軟銅線、SA:銀めっき軟銅線、TA:すずめっき軟銅線

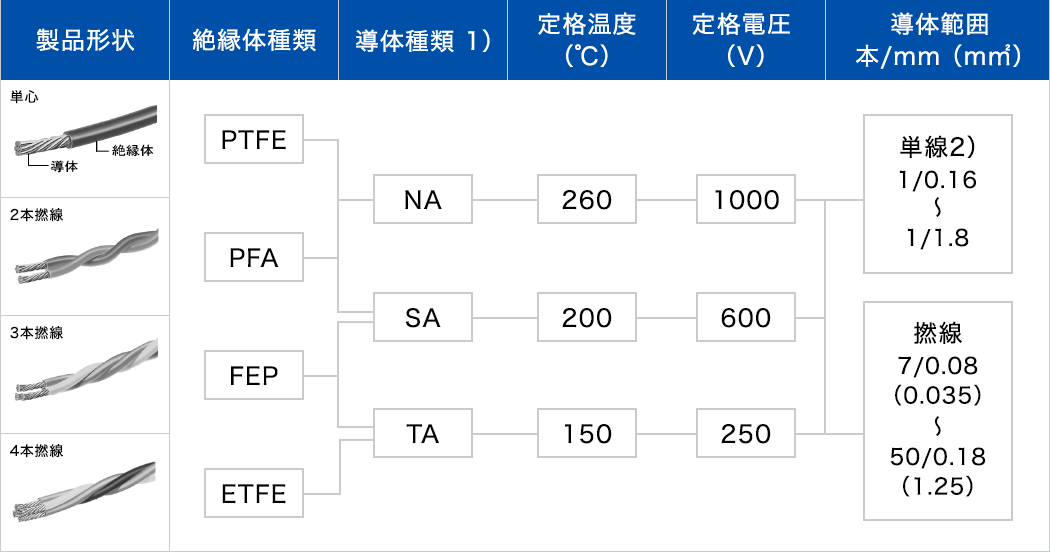

機器配線用電線の製品例(単心〜4本撚線)
機器配線用電線の製品例(シールド付単心、シールド付2本撚線)
注1)NA:ニッケルめっき軟銅 SA:銀めっき軟銅 TA:すずめっき軟銅
注2)定格電圧600V,1000Vタイプの単心導体構成は1/0.20~となります。
