温度変化に対する位相安定性に優れたケーブルアセンブリです。
（連続使用温度範囲 －65～＋125℃。ただし、MWX315は－30～＋85℃）
（連続使用温度範囲 －65～＋125℃。ただし、MWX315は－30～＋85℃）
特長
●温度変化に対する位相安定性に優れたケーブルアセンブリです。
●幅広い温度範囲で使用可能です。
●幅広いコネクタラインナップを取り揃えています。
●一般的な機器間配線用マイクロ波ケーブルに比べ、コネクタ首部分の剛性を強化し、耐久性を向上させています。
●幅広い温度範囲で使用可能です。
●幅広いコネクタラインナップを取り揃えています。
●一般的な機器間配線用マイクロ波ケーブルに比べ、コネクタ首部分の剛性を強化し、耐久性を向上させています。
用途
●通信衛星内及び地上局の電子装置
●航空機器内電子装置
●航空交通管制装置
●船舶内電子装置
●信号の漏洩及び干渉を極度に嫌う装置
●航空機器内電子装置
●航空交通管制装置
●船舶内電子装置
●信号の漏洩及び干渉を極度に嫌う装置
| ケーブルタイプ | MWX311 | MWX312 | MWX313 | MWX314 | MWX315 | MWX321 | MWX322 | MWX341 | MWX342 | |
| 最大使用周波数 | 18.5GHz | 18.0GHz | 26.5GHz | 40.0GHz | ||||||
| 標準挿入損失（dB/m） | 18.5GHz | 3.4 | 2.2 | 1.9 | 0.8 | - | 1.8 | 1.1 | 2.1 | 1.5 |
| 最大周波数時 | - | - | - | - | 0.76 | 2.4 | 1.3 | 3.3 | 2.4 | |
| ケーブル外径（mm） | 2.7 | 4.1 | 4.7 | 7.7 | 8.6 | 4.7 | 5.2 | 4 | 3.9 | |
| ケーブル重量（g/m） | 18.5 | 42 | 52 | 125 | 155 | 52 | 60 | 40 | 35 | |
| 連続使用温度範囲（℃） | -65~+125 | -30~+85 | -65~+125 | |||||||
| アセンブリ長（mm） | 最小 | 100 | 100 | 100 | 200 | 500 | 100 | 200 | 100 | 200 |
| 最大 | 10000 | 20000 | 20000 | 20000 | 5000 | 20000 | 20000 | 10000 | 10000 | |
上記の表以外のアセンブリ長をお求めの方は、ご相談ください。
旧製品とMWX312の曲げ試験データ

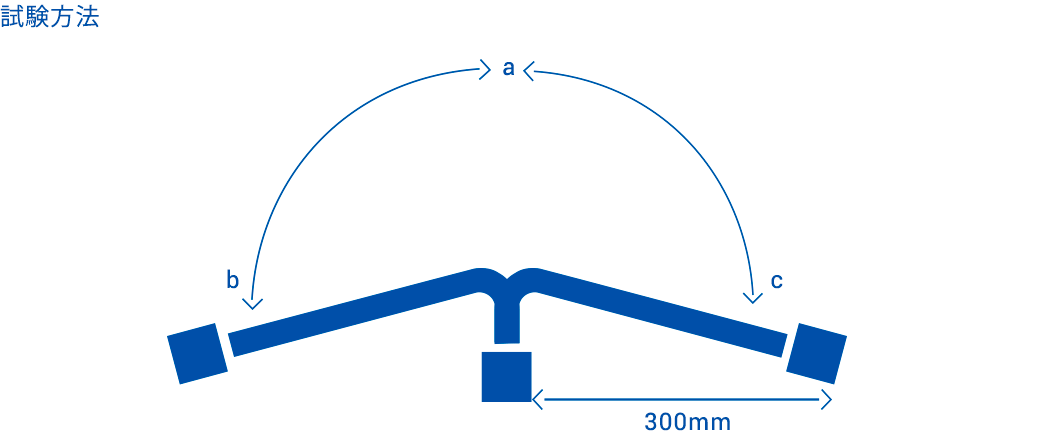

- 試験方法
- 旧製品とMWX312-00500AMSAMS（いずれも長さは500mmで両端SMA（m））の片端コネクタを固定して、もう片端コネクタをａ→ｂ→ｃの順に動かし、初期値と試験後の挿入損失および反射減衰量を測定した。

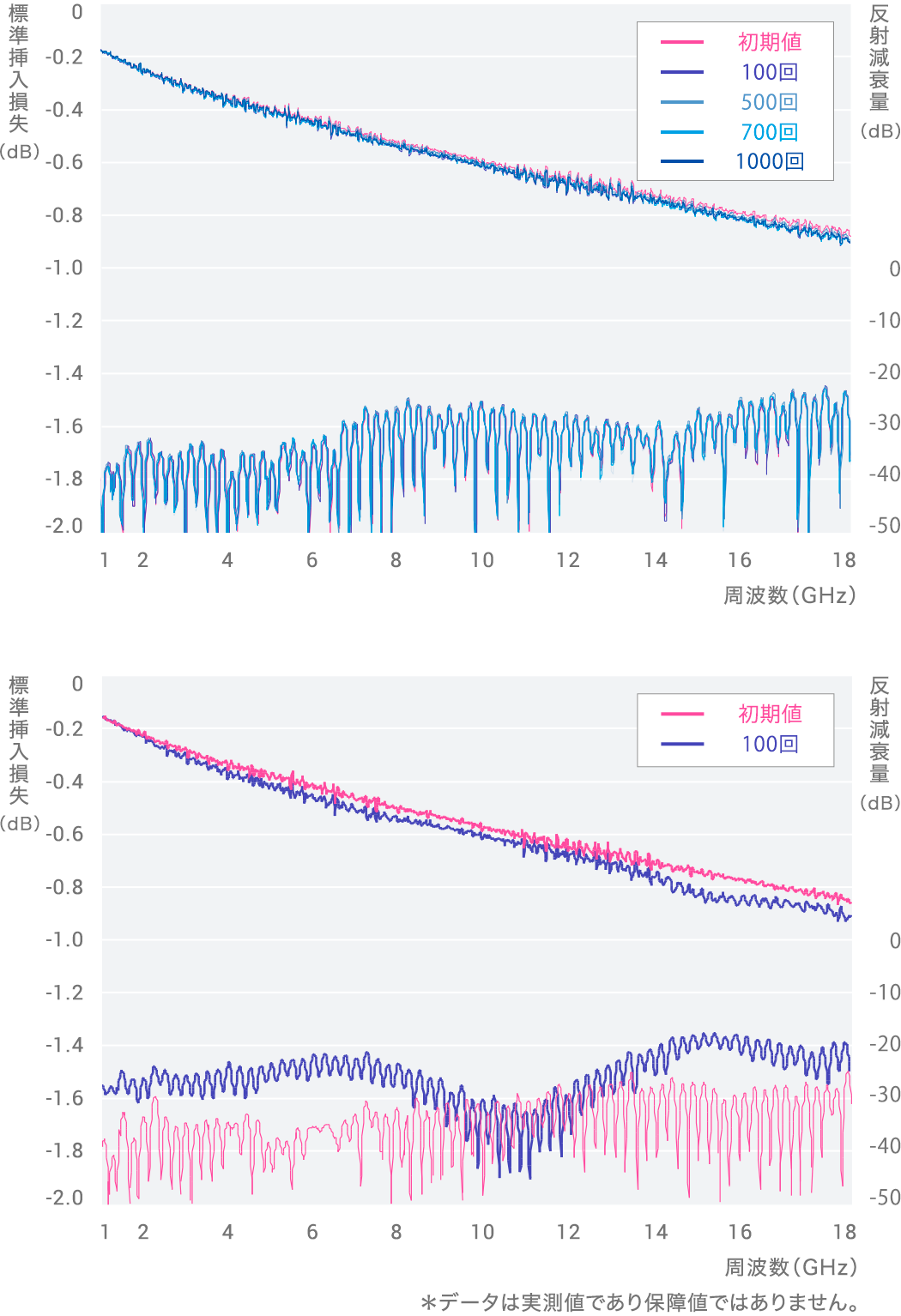

- MWX312-00500AMSAMS
-
上：MWX312-00500AMSAMS
下：旧製品
