フッ素ポリマー熱交換器 投込シリーズ チューブコイルタイプ
Junkosha 熱交換器
フッ素ポリマー熱交換器 投込シリーズ チューブコイルタイプ
カタログダウンロード
製品カテゴリーへ
カタログダウンロード
お問い合わせ
ホーム
プロダクト
高機能コンポーネント
熱交換器
フッ素ポリマー熱交換器 投込シリーズ チューブコイルタイプ
カタログダウンロード
製品カテゴリーへ
フッ素ポリマーチューブをコイル状に加工した熱交換器です。用途に応じて、PFA、ハイバリアPFA、マルチレイヤー(導電性PFA-PFA)など様々なチューブタイプから選定が可能です。
特長
●外径φ10㎜×内径φ8㎜のフッ素ポリマーチューブを伝熱管に使用した熱交換器です。
●外層のプロセス液側(槽側)は高純度PFAです。
●用途に合わせて3種類のフッ素ポリマーチューブ、2種類の設置方法から選択できます。
●伝熱面積は、チューブ長/コイル数を変えることにより設定できます。
●ステンレス製(SUS316)・PPS製・フッ素ポリマー製のエンドコネクタを取り揃えています。
●引張り強度,耐衝撃性,耐摩耗性などの機械的特性が高く,また使用圧力,圧力損失が大幅に改善されています。
用途
●酸洗槽
●めっき槽
●エッチング層
●半導体、プリント基板、電子部品などの各種製造プロセス
PFAチューブ伝熱管
ハイバリアPFAチューブ伝熱管
良伝導充填剤入りPFA
チューブ材質
PFA
ハイバリアPFA
静電対策PFA
チューブサイズ
10mmX8mm
10mmX8mm
10mmX8mm
最高使用温度(飽和水蒸気)
158℃
158℃
158℃
最高使用圧力(23℃)
0.78MPa
0.78MPa
0.78MPa
主な用途
各種薬液の加熱・冷却
高透過性薬液(塩酸等)の加熱・冷却
各種薬液の水蒸気加熱

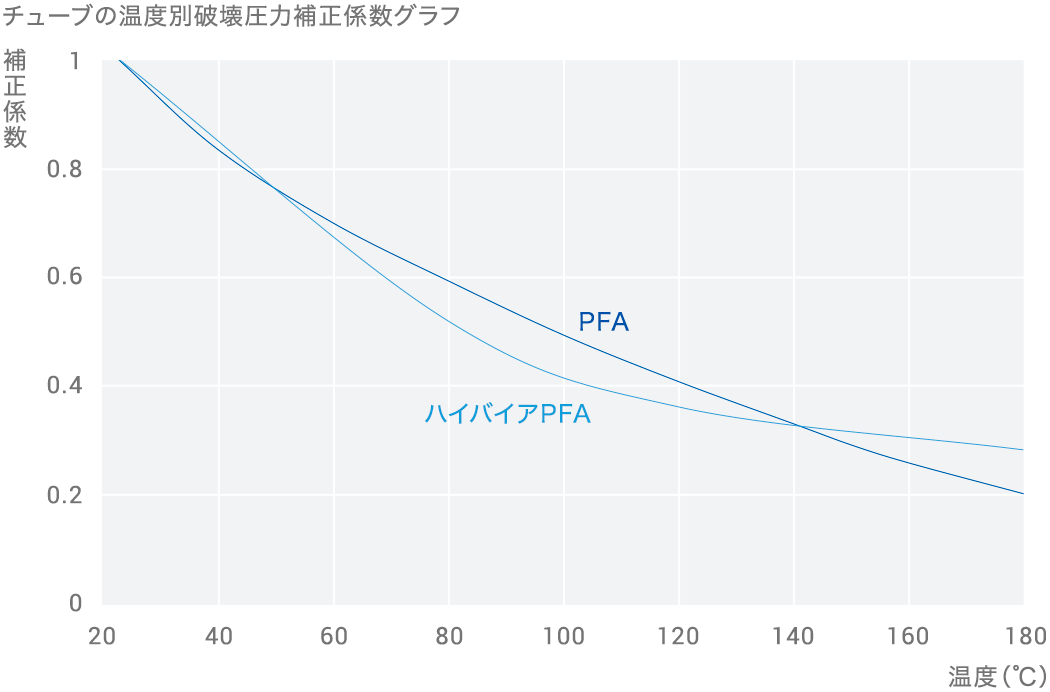

温度別使用圧力
伝熱管の耐熱温度は+180℃です。
〔ある温度での破壊圧力〕=〔破壊圧力〕×〔グラフ補正係数〕
使用圧力は温度別破壊圧力の1/4以下の圧力でご使用ください。
